MAPA - LINHAS DE TRANSMISSÃO DE ENERGIA ELÉTRICA - 52_2025

A construção de uma linha de transmissão de energia elétrica é um processo complexo que envolve diversas etapas para garantir a segurança, eficiência e durabilidade do sistema. Inicialmente, são realizados estudos técnicos e ambientais para definir o melhor traçado da linha, considerando fatores, como relevo, proximidade de áreas urbanas e impactos ambientais. Você foi contratado para o estudo de uma linha de transmissão de energia elétrica, para isso foi solicitado a você alguns cálculos. Esses calculos estão divididos em 2 etapas, sendo assim, responda.

ETAPA 01

Considere o trecho da linha de transmissão onde a componente horizontal da tração nos cabos na condição de flecha máxima, sem vento, tem valor de f = 1020kgf, e p= 0,7816 e as medidas das distâncias dos trechos indicados na Figura são:

aAB = 230 m; hAB = 16 m; na = 32 m; mb = 200 m;

aBC = 170 m; hBC = 25 m; nb = 100 m; mc = 270 m;

aCD = 470 m; hCD = 15 m; nc = 190 m; md = 280 m;

aDE = 154 m; hDE = 7,20 m; nd = 150 m; me = 0 m;

ne= 214 m.

Para esta situação serão determinados:

a) Vãos médios.

b) Vãos gravantes.

c) Cargas verticais sobre as estruturas.

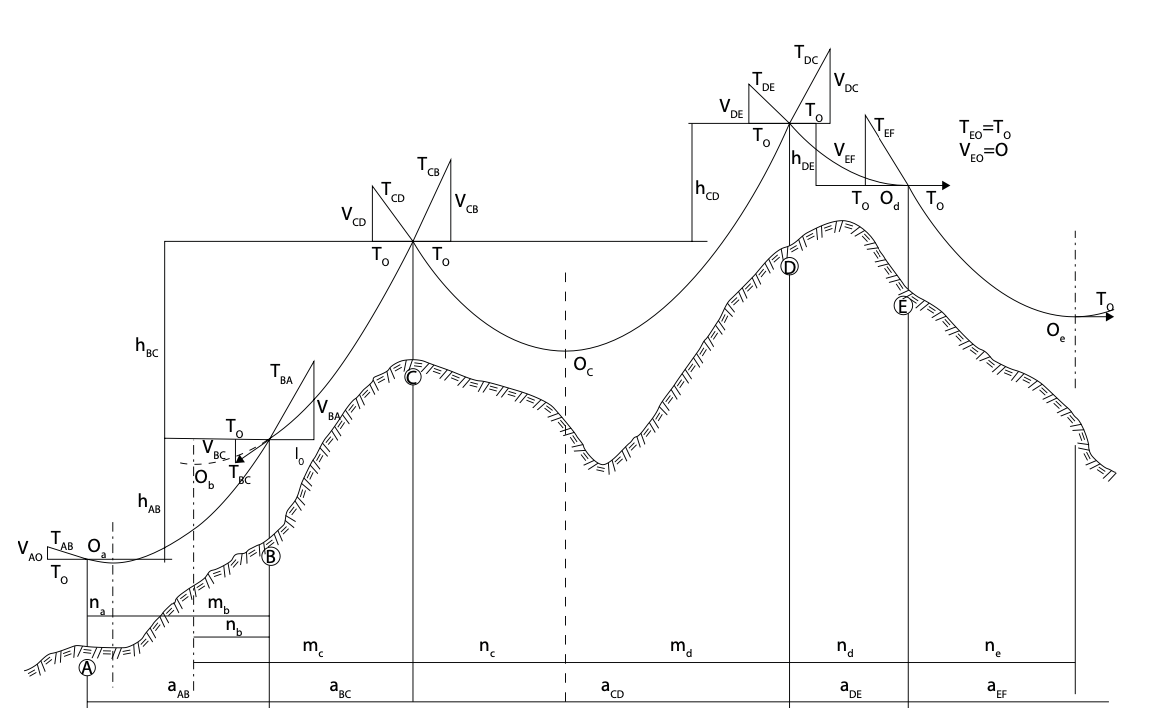

Figura 01 - Linha de transmissão a ser utilizada na etapa 01

Fonte: ANA. C. E. Linhas de Transmissão de Energia Elétrica. Maringá: Unicesumar, 2022. Reimpresso em 2024.

ETAPA 02

Você precisa determinar a altura mínima do condutor ao solo e altura minima da torre, considere uma linha localizada em uma área rural com circulação de máquinas agrícolas no estado de Goiás com uma tensão de 138 kV. A linha de transmissão possui flecha máxima de 15 m e o tamanho da cadeia de isoladores é de 10.

(Utilizar a tabela de referência da companhia elétrica de Goiás para determinar o alpha)
